分布式光纤传感系列产品:

分布式光纤温度传感器(DTS)

分布式光纤应变和温度传感器(BOTDA)

100M/200M信号采集卡

1550nm脉冲半导体激光器

1550nm脉冲光纤激光器

1550nm窄线宽光纤激光器

一、分布式光纤温度传感器(DTS)

利用光纤中与温度相关的喇曼散射现象，以及激光雷达的测距原理，用一条(或多条)普通的光纤和一台终端设备，实现长达10公里范围内多达几千个点的温度测量，实现大范围、高密度的分布式温度测量。满足《线型光纤感温火灾探测器》(GB26180-2014)，和《火灾自动报警系统设计规范》(GB50116-2013)国家标准。

一、主要技术指标

1. 测量精度：± 1℃

2. 最短感温长度：2m

3. 采样间隔：1m

4. 测量距离：<10km

5. 主机工作范围：-10℃~+50℃

6. 温度测量范围：-30~+400℃

7. 测量时间：2秒

8. 感温光纤接口规格：1~4路，光纤纤芯为62.5/125，50/125，FC/APC接口。

二、典型测试曲线：

1. 测试条件：

感温光纤长度4km，末端取6段光纤放置烤箱中稳定在72.5℃，6段光纤长度分别为1m、2m、3m、4m、5m、6m；

主机置于高低温试验箱中，分别稳定在常温30℃、高温50℃、低温-10℃下进行性能测试；

数据平均次数为12000，曲线刷新时间为1.4秒；

在整个测试过程中主机和感温光纤不做任何调整。

2. 常温性能测试：

——整条光纤的温度分布曲线，图中显示参考温度，即主机内的温度为32℃。

——各段加温光纤的温度响应。

3. 高温性能测试：

——整条光纤的温度分布曲线，图中显示参考温度，即主机内的温度为52℃。

——各段加温光纤的温度响应。

4. 低温性能测试：

——整条光纤的温度分布曲线，图中显示参考温度，即主机内的温度为-9℃。

——各段加温光纤的温度响应。

三、机型选择

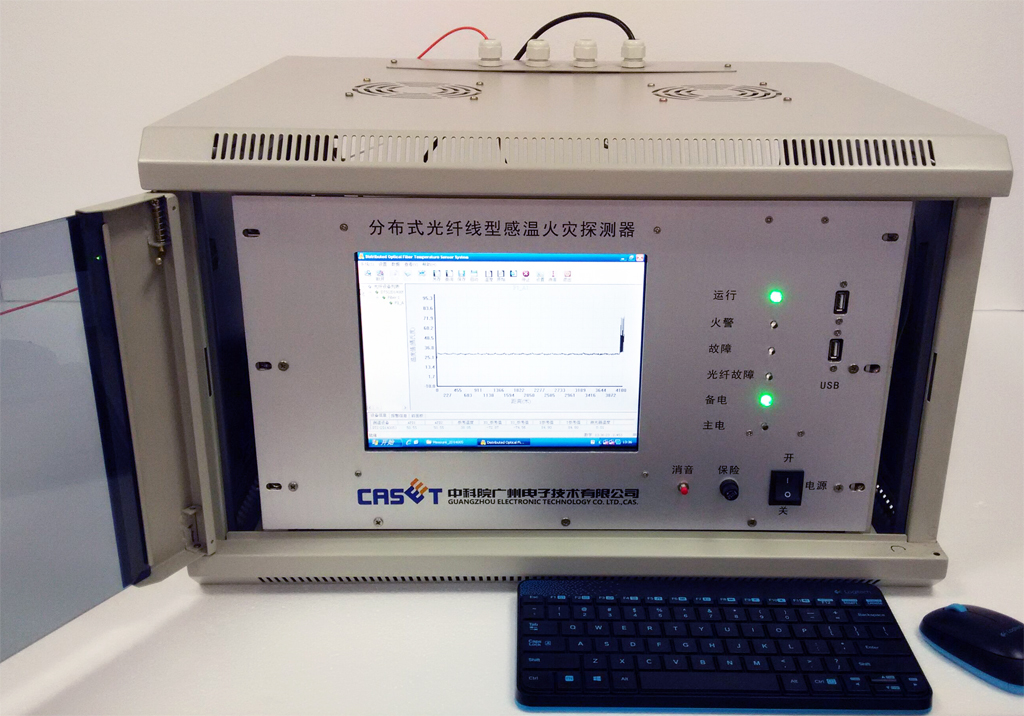

1. 一体化分布式线型光纤感温火灾探测器:

——内置高性能DTS核心模块；

——集成了工业级计算机主板和显示屏（10寸彩色屏），可以单独实现温度测量、过热报警、故障报警和数据显示、存储与输出功能；

——集成了备份电源，在充满电后可以持续工作8小时以上，充电时间为24小时；

——标配12路继电器报警输出（可以扩展），触点容量AC125V/1A@DC30V/1A；

——可配置常规数据接口，如以太网、RS232、RS485、USB等。

——供电方式：220VAC(10%)/50Hz，50W。或24VDC@1.5A。

——外形尺寸：19英寸机箱，高6U，深600mm（可以壁挂）。

2. 简化型分布式光纤温度传感器：

——内置高性能DTS核心模块；

——免除了工业电脑主板、显示屏、继电器报警输出模块和备份电源，产品结构非常紧凑(宽19英寸、 高2U)、 很低功耗，便于系统集成；

——具有很高的性价比；

——外接计算机通过USB接口读取数据、计算温度、判别报警，并显示、存储、输出温度数据和报警数据。

3. DTS核心模块：

——集成了激光器、探测器、滤波器、放大器、采集卡、控制电路和电源电路于一体的DTS模块；

——接上DC12V和DC5V电源，通过USB接口外接电脑，接上感温光纤，即可进行分布式温度测量；

——内置激光器可选高性能的脉冲光纤激光器或高性价比的脉冲半导体激光器，以满足不同的性价比需求。

——工作温度范围：-10~50℃。

——供电电源: 12VDC(<0.5A)；5VDC(<1A).

——外形轮廓尺寸:235mm(长)x190mm(宽)x100mm(高)

分布式光纤应变和温度传感器(BOTDA)

利用受激布里渊放大作用，从同一激光器中产生泵浦光和探测光，探测光通过微波调制器相对泵浦光产生可调频移，两束光在光纤中相向传输，当探测光的频移量正好等于光纤的布里渊频移时，得到最大的放大。

100M/200M信号采集卡：

——专门为分布式光纤传感技术应用开发的信号采集卡；

——使用高速FPGA技术；

——双路100M或200M采样速率；

——具有激光触发脉冲输出功能，输出脉冲宽度程序设定，最小5ns，以5ns递增；

——也可以应用于其它高速信号采集。

——工作温度 -10～50℃

——供电要求 5V DC@980mA

——传输接口 USB2.0

——板尺寸 105mm x 136mm(不包含接插件)

1550nm脉冲半导体激光器

一．光学参数：

1． 激光波长范围：1520nm~1580nm

2． 激光波长线宽：25nm

3． 波长温度系数：0.6nm/℃

4． 峰值输出功率：³ 5W

5． 脉冲宽度：标准30ns，可根据要求稍作改变

6． 脉冲重复率：£ 5kHz

7． 输出光纤规格：62.5/125或50/125，带或不带FC/APC接头

二. 电学参数

1．激光器驱动电源输入：12VDC@100mA

2．外部TTL触发电平输入：5V@100ns

3．激光器加热控温输入：£ 5V, 调幅或调频控制

4．AD7416测温IC检测激光器温度：I²C总线控制， 5V DC电源供电，可设定最高加热温度

1550nm脉冲光纤激光器

一．光学参数：

1．激光波长范围：1520nm~1580nm

2．激光波长线宽：1nm

3．波长温度系数：0.6nm/℃

4．峰值输出功率：³ 10W

5．脉冲宽度：由触发脉控制，大于等5nS

6．脉冲重复率：£ 20kHz

7．输出光纤规格：62.5/125或50/125，带或不带FC/APC接头

二. 电学参数

1．激光器驱动电源输入：12VDC@200mA

2．外部TTL触发电平输入：5V @ ³5ns

3．激光器加热控温输入：激光器内部自动调节
