一．DTS的技术特点：

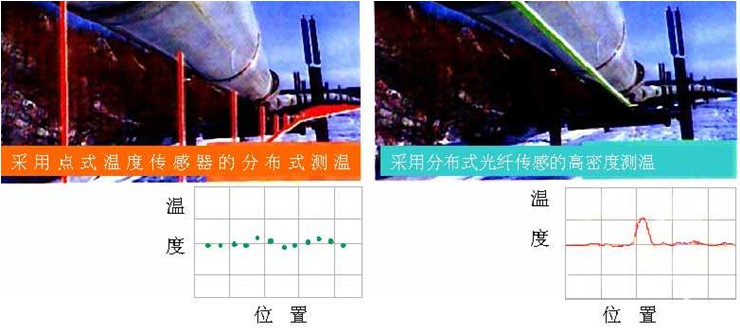

1. DTS利用光纤中与温度相关的喇曼散射现象，以及激光雷达的测距原理，用一条(或多条)普通的光纤和一台终端设备，实现长达10公里范围内多达几千个点的温度测量，实现大范围、高密度的分布式温度测量。
 2．普通光纤作为传感介质：
DTS使用标准通信多模光纤，成本低、安装方便，电绝缘度高，耐高压，使用安全。由于现场不带电，因此不会对监测对象带来电磁干扰，本身也不受电磁干扰、没有电火花的危险。
3．在线自动测量：
由于光纤可以永久安装在被测对象上，终端设备可以不间断运行，因此可以实时、动态地检测被测对象的实际工况。
二．DTS技术的应用领域
1．电厂锅炉、钢铁厂高炉炉壁的温度均匀性检测：

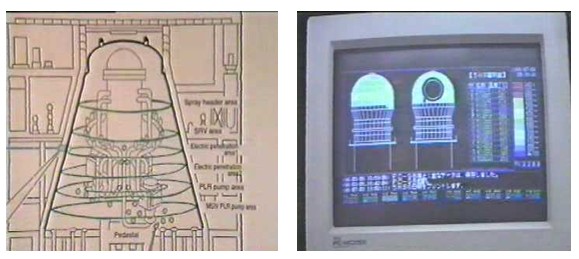

光纤嵌装在炉壁上，显示屏以三维图形显示炉壁的温度分布。
 2．电缆、电缆头过热故障的早期检测：

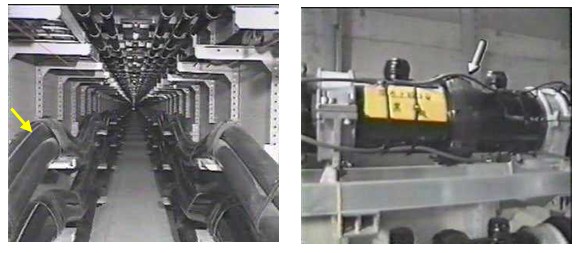

光纤敷设在电缆的表面，在电缆头上可以缠绕多圈，作为重点检测点。

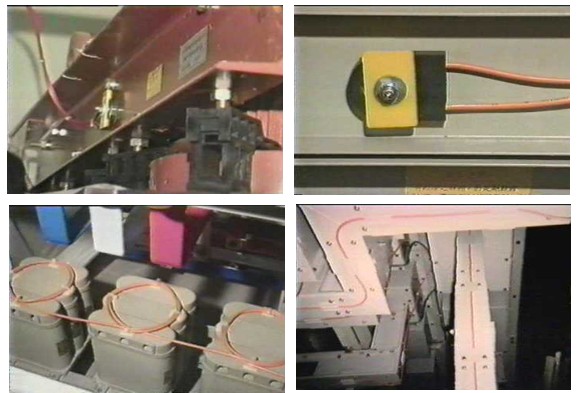

 3．配电设施的多点温度检测：
光纤直接敷设在待测温的设备上：以光纤圈的方式粘附在变压器上，以线状方式跟着配线架敷设。

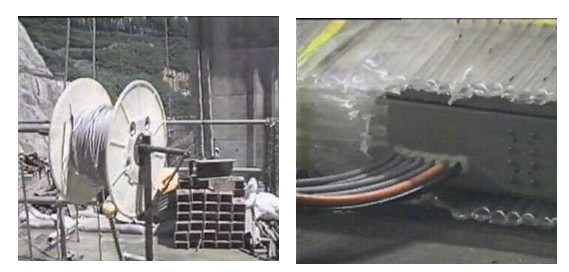

 4．大型混凝土构件的凝固温度均匀性检测。 光纤加上金属护套直接埋入混凝土构件中。

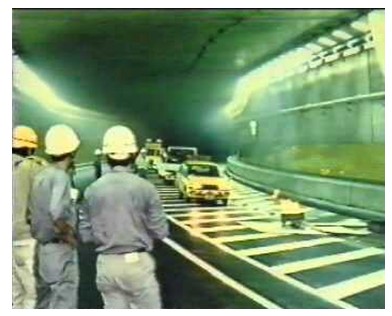

 5．隧道通风、火灾状态的检测。
 光纤以线状方式敷设在隧道壁。

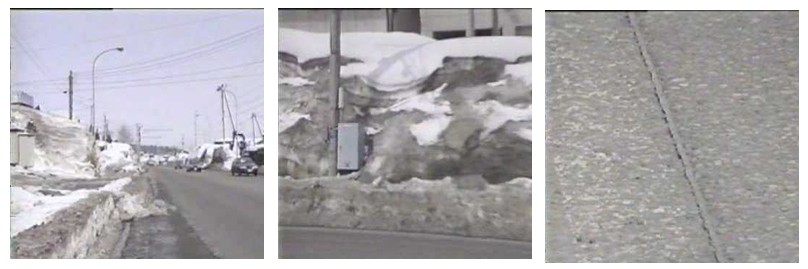

6．路面结冰状态的检测。
 光纤埋入离路面2厘米深处。 三．GIET公司的DTS产品特点：
1．完全依据中国国家标准《线型光纤感温火灾探测器》设计制造；
2．核心部件采用军用级的激光器、电讯级的光电探测器和光纤滤波器，使系统的可靠性大幅度提高；
3．嵌入式ARM系统保证系统的智能化、低功耗和高可靠性；
4．采用长波长激光器以及相关光电器件，使光信号在感温光纤中的损耗达到最小，从而能够实现10km以上的测量距离，并且在短距离测量时具有更高的测量精度；
5．系统内部采取闭环控制，避免了环境温度变化及器件性能漂移引起的精度下降；
6．采用全新的信号处理方式，避免了保存背景曲线的不便，使应用更加方便可靠；
7．采用模块化结构，简便了系统维护，并使系统的升级十分简单；
8．严格的产品测试保证系统在恶劣环境下稳定可靠长期运行。
四．产品技术规格
1. 核心模块产品：

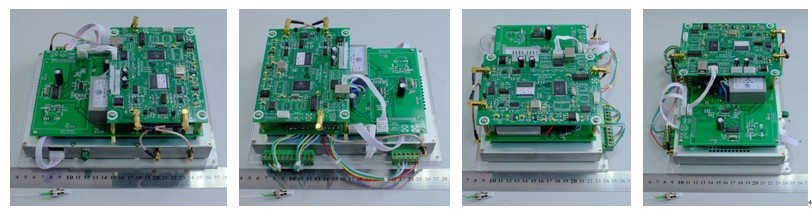

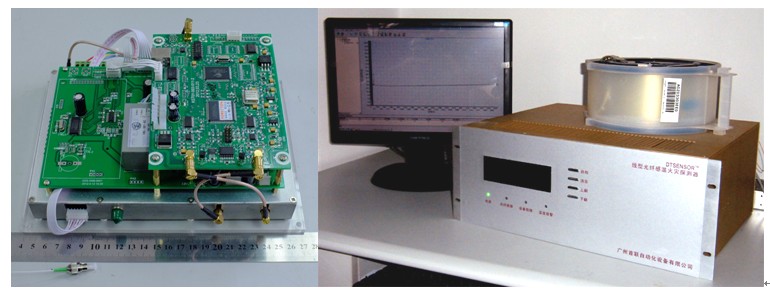

(1) 模块外观
 (2) 模块内置部件描述：
2. 整机产品

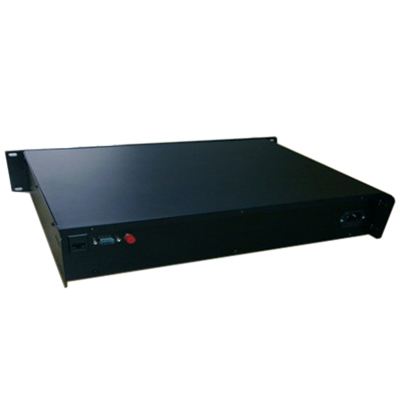

上述核心模块可以配以电源、机箱、继电器报警输出模块、嵌入式工控主板、采集卡、显示模块， 组成整机。分别有2U和4U机箱两种方式，其中2U机箱不含继电器报警输出模块和显示模块。

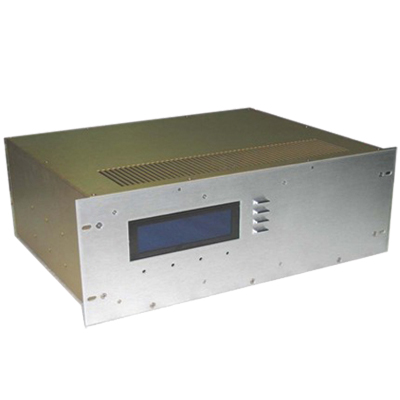

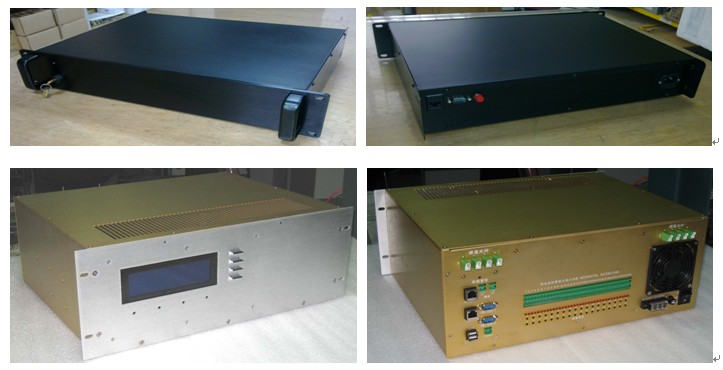

(1)整机外观
 (2) 技术规格
· 基本技术指标
测量精度：± 1oC。
最短感温长度@测量距离：
5米@6km, 3米@4km 或者 1.5米@2km
温度测量范围：-190oC~460oC（取决于感温光纤的工作温度）。
测量时间：6s。
· 感温光纤接口规格：
感温光纤路数：1~8路（每次订货由甲方指定），光纤纤芯为62.5/125。
感温光纤端口规格：FC/APC。
· 通信接口：
2个RJ45， 1个RS232，1个RS485，2个USB标准接口。
注：2U机箱机型带1个RJ45, 1个RS485接口
· 报警输出：
32路继电器报警输出，容量220V/5A。
光纤受损点的自动检测和报警，并能输出声光报警。
系统故障的自动检测和报警，并能输出声光报警。
注：2U机箱机型的报警信号通过RS485接口输出，不带继电器和声光报警输出
· 数据显示方式：
由上位计算机（不属本次货品）通过运行上位PC软件，显示图形界面、设置参数、数据下载等功能；实现数据存储和输出；火灾报警和系统故障报警具有声、光及图文界面报警功能，且火灾报警信息和故障信息应有明显区别。
前面板LED显示电源通断、系统故障、光纤故障和温度报警。
前面板LCD显示报警和故障的文字信息。
前面板按纽提供自检、消音和LCD显示信息翻查功能。
注：2U机箱机型不带前面板LCD显示屏
· 其它方面：
工作温度范围：0oC~40oC。
供电方式：220VAC/50Hz，50W，滤波器内置，电源输入采用三线插座形式。
软件：提供内置测量与数据处理软件，上位PC机的显示、数据存储和输出软件。上位机软件运行平台是Windows2000或XP。
外观结构：宽19’，高4U（或2U），深350mm。
重量：约10kg |
